胀紧套正确安装方法是什么？安装步骤与注意事项汇总

胀紧套（胀紧联结套）依靠锥面挤压实现无键连接，安装工艺直接影响传动扭矩、使用寿命，安装不规范极易出现打滑、轴损伤、胀套变形等故障。上海乙谛精密机械整理标准化胀紧套安装流程，适用于Z1/Z2/Z3/Z4/Z5等常规系列胀紧套。

一、安装前期准备

1. 清理轴、轮毂内孔、胀紧套内外锥面，去除铁屑、锈蚀、杂质；配合表面禁止磕碰划伤。

2. 在结合接触面薄涂一层润滑油，严禁使用含有二硫化钼的润滑脂。

3. 将胀紧套全部紧固螺钉充分松开，保证内外锥套可以顺畅滑动。

二、正式安装步骤

1. 将轮毂预先装配到传动轴上，移动至图纸要求的安装位置。

2. 平稳推入胀紧套，杜绝敲击、强行锤击，防止胀紧套倾斜、锥面刮伤。

3. 使用扭矩扳手，遵循对角交叉分步拧紧原则：

① 第一步：按额定扭矩1/3交叉拧紧所有螺栓；

② 第二步：按额定扭矩1/2重复交叉拧紧；

③ 第三步：达到产品标注额定扭矩；

④ 最后一轮全部螺栓复检一遍扭矩。

禁止一次性将单颗螺栓直接拧满扭矩，会造成受力不均、胀套偏斜。

三、安装完成后检查

1. 肉眼观察胀紧套法兰端面无明显歪斜；

2. 手动盘动轴体，转动顺畅无卡滞；

3. 设备空载试运行半小时，停机复查螺栓扭矩。

四、常见安装误区（重点）

1. ❌ 使用普通扳手凭手感紧固，缺少扭矩控制；

2. ❌ 单向顺序拧紧螺栓，不采用对角交叉工艺；

3. ❌ 大力敲击胀紧套辅助装配；

4. ❌ 润滑介质选用错误，造成摩擦力不足发生打滑；

5. ❌ 新旧螺栓混用、丢失原装螺栓随意替换。

五、各类Z系列胀紧套结构参考

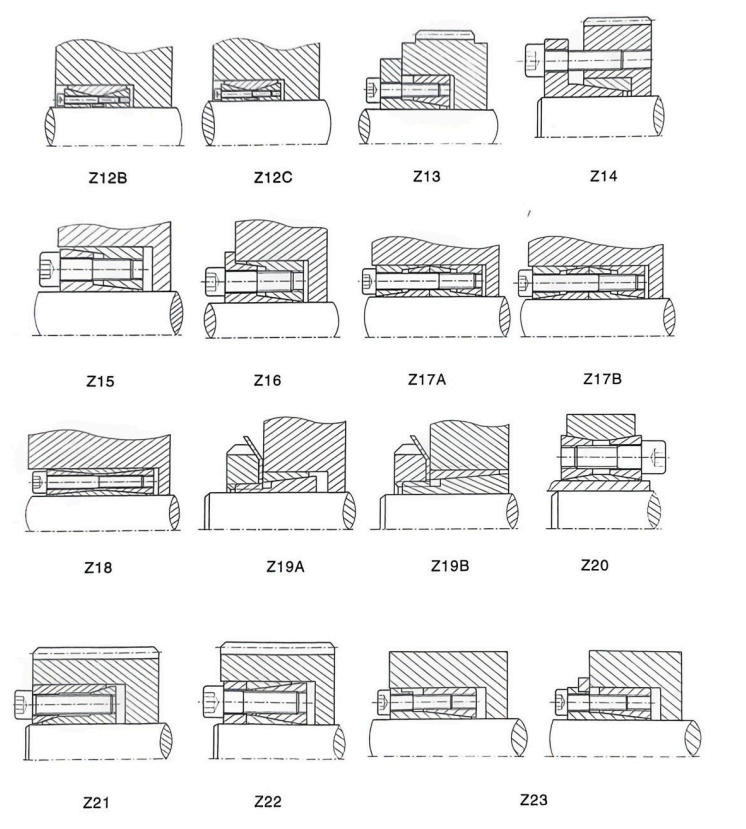

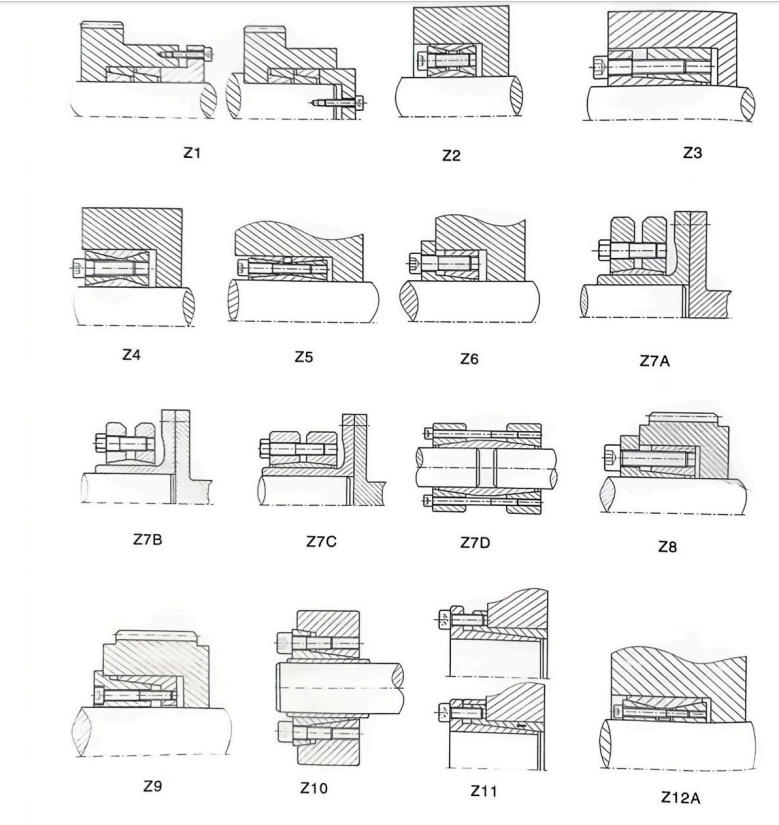

胀紧套安装统一遵循对角交叉拧紧规范，市面上Z9、Z10、Z11、Z12、Z13、Z14等各类胀紧套外形结构各不相同，但基础装配原理一致，下方为多型号胀紧套剖面结构参考。

六、简单拆卸提示

拆卸胀紧套无需一次性完全卸下螺钉，依次松开全部螺栓，利用拆卸顶丝缓慢分离锥套，禁止强行撬动。
