ws_双节式万向节

当前位置:首页 >> 产品展示 >> 万向节 >> ws_双节式万向节

ws万向节型号_双节式万向节规格_圆孔万向节安装应用

产品时间:2024-10-04 18:18:39

简要描述:

万向节系列:ws万向节库存:现货万向节材质:45#,40Cr,304,430等。万向节成品安装(内)孔:圆孔。万向节转速:≤1300RPM;万向节最大静扭矩:≤2000N.m;万向节最大工作角度:45°。万向节应用于:机器模型、电动自行车、纺织机械、食品机械、电厂等。万向节咨询/订购示例1).型号+内径+外径例:d=12mm、外径D=23mmD12x23-G...

详细介绍



万向节系列:ws

万向节库存:现货

万向节材质:45#,40Cr,304,430等。

万向节成品安装(内)孔:圆孔

万向节转速:≤1300RPM;万向节最大静扭矩:≤2000N.m

万向节最大工作角度:45°。

万向节应用于机器模型、电动自行车、纺织机械、食品机械、电厂等。

万向节咨询/订购示例

1).型号+内径+外径

例:d=12mm、外径D=23mm

D12x23-G 或 WS12x23

2).型号不清楚

需提供:内径、外径、长度

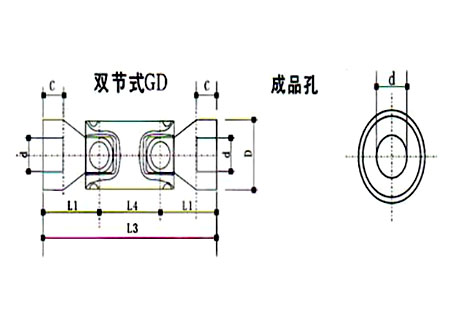

万向节规格型号表:

型号及规格

额定
扭矩
Nm


d


D


L1


L3


L4


C


Kg
(G)

编号

型 号
GD

001GD

D5 x 10-G

5.0

5

10

15

62.5

32.5

8.8

0.02

002GD

D6 x 12-G

5.0

6

12

15

62.5

32.5

8.9

0.04

01GD

D6 x 16-G

11.2

6

16

17

56

22

8

0.05

02GD

D8 x 18-G

15

8

18

20

62

22

11

0.08

03GD

D10 x 20-G

25

10

20

24

74

26

12

0.10

04GD

D12 x 23-G

45

12

23

28

86

30

13

0.15

05GD

D14 x 25-G

60

14

25

37

96

36

13

0.25

06GD

D16 x 30-G

71

16

30

35

104

36

16

0.35

07GD

D18 x 32-G

120

18

32

37

114

40

17

0.45

08GD

D20 x 36-G

140

20

36

41

128

46

18

0.70

09GD

D22 x 38-G

200

22

38

47.5

145

50

22

0.80

10GD

D25 x 44-G

280

25

44

54

163

55

26

1.15

11GD

D30 x 48-G

450

30

48

60

195

75

38

1.60

12GD

D35 x 58-G

560

35

58

70

218

75

41

2.60

万向节轴承(联轴器)用途:

用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性 能的作用。联轴器由两半部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。
