wsd万向节型号_单节式万向节规格

wsd万向节型号_单节式万向节规格_圆孔万向节安装应用

产品时间：2024-10-04 16:06:19

简要描述：

万向节系列：wsd万向节库存：现货万向节材质：45#,40Cr,304,430等。万向节成品安装（内）孔：圆孔。万向节转速：≤1300RPM；万向节最大静扭矩：≤2000N.m；万向节最大工作角度：45°。万向节应用于：假肢、机器人、机器模型、电动自行车、纺织机械等。万向节咨询/订购示例1).型号+内径+外径例:d=10mm、外径D=20mmE10x20-G 或...

万向节系列：wsd

万向节库存：现货

万向节材质：45#,40Cr,304,430等。

万向节成品安装（内）孔：圆孔。

万向节转速：≤1300RPM；万向节最大静扭矩：≤2000N.m；

万向节最大工作角度：45°。

万向节应用于：机器模型、电动自行车、纺织机械、食品机械、电厂等。

万向节咨询/订购示例

1).型号+内径+外径

例:d=10mm、外径D=20mm

E10x20-G 或 WSD10x20

2).型号不清楚

需提供：内径、外径、长度

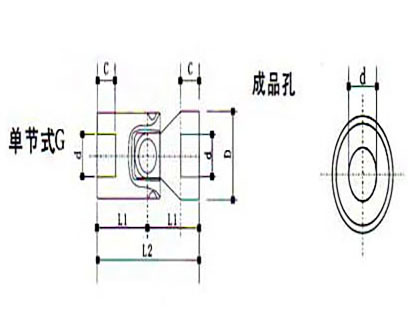

万向节规格型号表：

型号及规格		额定扭矩 Nm	d	D	L2	L1	C	Kg(G)
编号	型号 G	额定扭矩 Nm	d	D	L2	L1	C	Kg(G)
001G	E5 x 10-G	5.0	5	10	31	15	8.8	0.01
002G	E6 x 12-G	5.0	6	12	31	15	8.9	0.02
01G	E6 x 16-G	11.2	6	16	34	17	8	0.03
02G	E8 x 18-G	15	8	18	40	20	11	0.04
03G	E10 x 16-G	25	10	16	52	26	12	0.08
03G	E10 x 20-G	25	10	20	48	24	12	0.08
04G	E12 x 23-G	45	12	23	56	28	13	0.12
04G	E12 x 25-G	45	12	25	56	28	13	0.12
05G	E14 x 25-G	60	14	25	74	37	13	0.15
06G	E16 x 30-G	71	16	30	70	35	16	0.25
07G	E18 x 32-G	120	18	32	74	37	17	0.30
08G	E20 x 36-G	140	20	36	82	41	18	0.40
09G	E22 x 38-G	200	22	38	95	47.5	22	0.50
10G	E25 x 44-G	280	25	44	108	54	26	0.85
10G	E25 x 46-G	280	25	46	108	54	26	0.85
11G	E30 x 48-G	450	30	48	123	60	38	1.00
12G	E35 x 58-G	560	35	58	140	70	41	1.70

用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。
