z11型胀紧套

当前位置:首页 >> 产品展示 >> 胀紧套 >> z11型胀紧套

z11型胀紧套规格尺寸_胀紧套使用_胀紧套性能

产品时间:2024-10-03 22:45:18

简要描述:

胀紧套型号:Z11型胀紧套表面:光饰、抛光胀紧套材质:45#,40Cr,304,430等胀紧套用途:可连接内径小的轮毂。胀紧套特征:可连接内径小的轮毂。有自对中心功能。连接时,没有轮毂的轴向移动。胀紧套使用方法:组合,拆卸要根据资料页面的使用方法进行操作。 使用时,基本上 不要脱脂。 进行脱脂,可能会使...

详细介绍


胀紧套型号:Z11型

胀紧套表面:光饰、抛光

胀紧套材质:45#,40Cr,304,430等

胀紧套用途: 可连接内径小的轮毂。

胀紧套特征: 可连接内径小的轮毂。有自对中心功能。连接时,没有轮毂的轴向移动。

胀紧套使用方法:组合,拆卸要根据资料页面的使用方法进行操作。 使用时,基本上 不要脱脂。 进行脱脂,可能会使传达扭矩降低,因此需要格外注意。 可以多段使用,但要根据规定进行组合,如确认轮毂强度,严格管理连接扭矩等。同时, 传达扭矩不根据合用数量加倍。因此需要格外注意。

胀紧套注意事项:建议对轮毂和轴进行淬火等热处理。轴强度不够,导致传达扭矩降低,或使连接环附着于轴上,无法将其拔出连接,拆卸后,重新使用时,要注意螺栓的变形和变长问题等。螺栓发生变性,变长问题时,不可重新使用。需更换新螺栓。

胀紧套咨询/订购示例:

1).型号-内径+外径  Z11型、内径d=14mm、外径D=23mm

Z11-14×23

2).型号不清楚   需提供:内径、外径、高度

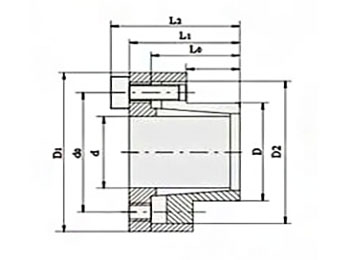

胀紧套产品规格型号表:

胀紧套规格
sizes
d×D

胀紧套基本尺寸
fundamental dimensions

内六角螺钉
internal hexagon

额定负荷
rated load

Pf
(N/mm²)

MA
(N.m)

G
(kg)

L

L0

L1

L2

D1

D2

规格
sizes

数量
QTY

Ft
(KN)

Mt
(KN.m)

        mm

12×18
13×23
14×23
15×24
16×24
17×26
18×26
19×27
20×28
22×32
24×34
25×34
28×39
30×41
32×43
35×47
38×50
40×53
42×55
45×59
48×62
50×65
55×71
60×77
65×84
70×90
75×95
80×100
85×106

14
14
14
16
16
18
18
18
18
25
25
25
25
25
25
32
32
32
32
45
45
45
55
55
55
65
65
65
65

23
23
23
29
29
31
31
31
31
38
38
38
38
45
45
45
45
45
45
62
62
62
72
72
72
86
86
86
86

26
26
26
36
36
38
38
38
38
45
45
45
45
45
45
52
52
52
52
70
70
70
80
80
80
96
96
96
96

30
30
30
42
42
44
44
44
44
51
51
51
51
51
51
58
58
58
58
78
78
78
88
88
88
106
106
106
106

32
38
38
45
45
47
47
49
50
54
56
56
61
62
65
69
72
75
78
86
87
92
98
104
111
119
126
131
137

28
34
34
40
40
42
42
45
44
48
50
50
55
57
59
62
66
69
71
80
81
86
92
98
105
113
119
125
131

M4×10
M4×10
M4×10
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M6×18
M8×22
M8×22
M8×22
M8×22
M8×22
M8×22
M10×25
M10×25
M10×25
M10×25

4
4
4
4
4
4
4
4
4
4
4
4
6
6
6
8
8
8
8
8
8
8
9
9
9
9
9
12
12

10.0
10.0
10.0
17.0
17.0
21.6
21.6
21.6
21.6
21.6
21.6
21.6
32.3
32.3
32.3
44.1
44.1
44.1
44.1
82.3
82.3
82.3
92.1
92.1
92.1
147
147
196
196

0.058
0.063
0.068
0.127
0.136
0.180
0.196
0.206
0.216
0.245
0.265
0.274
0.461
0.500
0.529
0.774
0.843
0.882
0.931
1.850
1.970
2.060
2.550
2.770
3.010
5.150
5.490
7.840
8.330

105
80
80
115
115
125
126
122
118
74
70
70
91
86
82
78
74
70
68
82
78
74
63
58
53
67
63
79
75

5
5
5
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
41
41
41
41
41
41
83
83
83
83

0.08
0.13
0.13
0.26
0.26
0.27
0.27
0.29
0.30
0.38
0.41
0.45
0.47
0.48
0.52
0.63
0.67
0.73
0.78
1.23
1.24
1.40
1.70
1.90
2.21
3.05
3.32
3.50
3.81

    注:Z11型胀紧联结套螺钉的机械性能等级为12.9级。


乙谛胀紧套工作原理:

胀紧套是一种无键联结装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定可靠;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
