胀紧套型号: Z14
胀紧套注意事项:建议对轮毂和轴进行淬火等热处理。轴强度不够,导致传达扭矩降低,或使连接环附着于轴上,无法将其拔出连接,拆卸后,重新使用时,要注意螺栓的变形和变长问题等。螺栓发生变性,变长问题时,不可重新使用。需更换新螺栓。胀紧套特征:可传达高扭矩。拧紧时,不向轮毂轴向移动。 便于调整轴向的位置,安装及拆卸,提 高工作效率。除特殊尺寸产品以外,普通产品只可通过使螺栓松动,进行拆卸。该产品有拆卸 用螺丝孔,在因铁锈难以拆卸的条件下,也可轻松拆卸。
胀紧套咨询/订购示例:
1).型号-内径+外径 Z14型、内径d=14mm、外径D=25mm
Z14-14×25
2).型号不清楚 需提供:内径、外径、高度
胀紧套产品规格型号表:

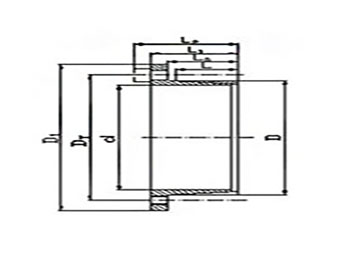

胀紧套基本尺寸 | 额定负荷 | 内六角螺钉 | 胀套与轴 结合面上 的压力 Pf N/mm2 | 胀套与轮 毂结合面 上的压力 Pf′ N/mm2 | 重 量
kg |
型 号 | d | D | DT | D1 | L | L0 | L1 | L2 | 转 矩 M1 KN·m | 轴向力 F1 KN |
d1 | n | MA N·m |
mm |
Z14-14X25 | 14 | 25 | 33 | 42 | 16 | 20 | 26 | 30 | 64 | 9.20 | M4 | 4 | 2.9 | 109 | 61 | 0.091 |
Z14-16X25 | 16 | 74 | 9.20 | M4 | 4 | 2.9 | 95 | 61 | 0.082 |
Z14-18X25 | 18 | 82 | 9.20 | M4 | 4 | 2.9 | 85 | 61 | 0.072 |
Z14-19X25 | 19 | 87 | 9.20 | M4 | 4 | 2.9 | 80 | 61 | 0.068 |
Z14-20X30 | 20 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | 150 | 15.00 | M5 | 4 | 6 | 124 | 82 | 0.113 |
Z14-22X30 | 22 | 165 | 15.00 | M5 | 4 | 6 | 113 | 82 | 0.110 |
Z14-24X30 | 24 | 180 | 15.00 | M5 | 4 | 6 | 104 | 82 | 0.088 |
Z14-25X36 | 25 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | 187 | 15.0 | M5 | 4 | 6 | 100 | 69 | 0.144 |
Z14-28X36 | 28 | 210 | 15.0 | M5 | 4 | 6 | 89 | 69 | 0.121 |
Z14-30X36 | 30 | 225 | 15.0 | M5 | 4 | 6 | 83 | 69 | 0.105 |
Z14-32X42 | 32 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | 240 | 15.0 | M5 | 4 | 6 | 77 | 59 | 0.200 |
Z14-35X42 | 35 | 260 | 15.0 | M5 | 4 | 6 | 71 | 59 | 0.173 |
Z14-36X42 | 36 | 270 | 15.0 | M5 | 4 | 6 | 69 | 59 | 0.162 |
Z14-38X44 | 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | 400 | 21.20 | M6 | 4 | 10 | 93 | 80 | 0.182 |
Z14-40X48 | 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | 425 | 21.20 | M6 | 4 | 10 | 88 | 73 | 0.223 |
Z14-42X48 | 42 | 446 | 21.20 | M6 | 4 | 10 | 83 | 73 | 0.191 |
Z14-45X55 | 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | 875 | 38.90 | M8 | 4 | 25 | 115 | 94 | 0.400 |
Z14-48X55 | 48 | 935 | 38.90 | M8 | 4 | 25 | 107 | 94 | 0.350 |
Z14-50X62 | 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | 974 | 38.90 | M8 | 4 | 25 | 103 | 83 | 0.500 |
Z14-55X62 | 55 | 1070 | 38.90 | M8 | 4 | 25 | 94 | 83 | 0.410 |
Z14-60X72 | 60 | 72 | 81 | 99 | 20 | 25 | 35 | 43 | 1165 | 38.90 | M8 | 4 | 25 | 86 | 71 | 0.580 |
Z14-65X72 | 65 | 1265 | 38.90 | M8 | 4 | 25 | 79 | 71 | 0.460 |
注:Z14型胀紧联结套螺钉的机械性能等级为8.8级。 |
乙谛胀紧套工作原理:
胀紧套是一种无键联结装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定可靠;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
