z16型胀紧套规格尺寸_胀紧套使用

胀紧套型号： Z16

胀紧套注意事项：建议对轮毂和轴进行淬火等热处理。轴强度不够，导致传达扭矩降低，或使连接环附着于轴上，无法将其拔出连接，拆卸后，重新使用时，要注意螺栓的变形和变长问题等。螺栓发生变性，变长问题时，不可重新使用。需更换新螺栓。胀紧套特征：可传达高扭矩。拧紧时，不向轮毂轴向移动。便于调整轴向的位置，安装及拆卸，提高工作效率。除特殊尺寸产品以外，普通产品只可通过使螺栓松动，进行拆卸。该产品有拆卸用螺丝孔，在因铁锈难以拆卸的条件下，也可轻松拆卸。

胀紧套咨询/订购示例：

1).型号-内径+外径 Z16型、内径d=25mm、外径D=50mm

Z16-25×50

2).型号不清楚需提供：内径、外径、高度

胀紧套产品规格型号表：

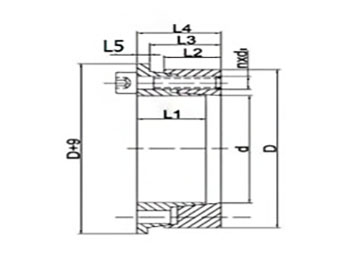

胀紧套基本尺寸（mm）Dimensions								额定负荷		内六角螺钉			胀套与轴结合面上的压力 pt N/mm²	胀套与轮载结合面上的压力pt N/mm²	重量 kg
型号	d	D	L1	L2	L3	L4	L5	转矩 Mt kN.m	轴向力 Ft kN	d1	n	MA N．m	胀套与轴结合面上的压力 pt N/mm²	胀套与轮载结合面上的压力pt N/mm²	重量 kg
Z16-20X47	20	47	20	17	23	29	3	0.28	28	M6	6	17	185	92	0.26
Z16-22X47	22	47	20	17	23	29	3	0.31	28	M6	6	17	168	92	0.25
Z16-24X50	24	50	20	17	23	29	3	0.34	28<, /o:p>	M6	6	17	154	87	0.28
Z16-25X50	25	50	20	17	23	29	3	0.35	28	M6	6	17	148	87	0.3
Z16-28X55	28	55	20	17	23	29	3	0.52	37	M6	8	17	176	105	0.32
Z16-30X55	30	55	20	17	23	29	3	0.56	37	M6	8	17	164	105	0.31
Z16-35X60	35	60	20	17	23	29	3	0.74	42	M6	9	17	158	109	0.34
Z16-40X65	40	65	20	17	23	29	3	0.93	46	M6	10	17	154	111	0.38
Z16-45X75	45	75	24	20	28	36	4	1.56	69	M8	8	41	170	122	0.64
Z16-50X80	50	80	24	20	28	36	4	2	78	M8	9	41	172	129	0.69
Z16-55X85	55	85	24	20	28	36	4	2.4	86	M8	10	41	173	135	0.75
Z16-60X90	60	90	24	20	28	36	4	2.6	86	M8	10	41	159	, 127	0.8
Z16-65X95	65	95	24	20	28	36	4	3.4	104	M8	12	41	176	145	0.85
Z16-70X110	70	110	29	24	34	44	5	4.8	137	M10	10	83	179	138	1.56
Z16-75X115	75	115	29	24	34	44	5	5.15	137	M10	10	83	167	132	1.65
Z16-80X120	80	120	29	24	34	44	5	6.05	151	M10	11	83	172	139	1.73
Z16-85X125	85	125	29	24	34	44	5	7	164	M10	12	83	177	145	1.83
Z16-90X130	90	130	29	24	34	44	5	7.4	164	M10	12	83	167	140	1.91
Z16-95X135	95	135	29	24	34	44	5	7.8	164	M10	12	83	158	135	1.99
Z16-100X145	100	145	33	28	38	50	5	10.3	207	M12	11	145	166	135	2.68
Z16-110X155	110	155	33	28	38	50	5	11.4	207	M12	11	145	151	126	2.9
Z16-120X165	120	165	33	28	38	50	5	15.8	263	M12	14	145	176	151	3.1
Z16-130X180	130	180	38	33	43	55	5	19.5	301	M12	16	145	161	134	4.25
Z16-140X190	140	190	38	33	43	55	5	21	301	M12	16	145	150	127	4.5
Z16-150X200	150	200	38	33	43	55	5	25.4	338	M12	18	145	157	136	4.8
Z16-160X210	160	210	38	33	43	55	5	30	376	M12	20	145	164	144	5
Z16-170X225	170	225	43	38	49	63	5	35	412	M14	16	230	150	128	6.8
Z16-180X235	180	235	43	38	49	63	5	41.8	464	M14	18	230	159	138	7.1
Z16-190X250	190	250	51	46	57	71	5	51.4	541	M14	21	230	148	125	9.6
Z16-200X260	200	260	51	46	57	71	5	62	619	M14	24	230	161	137	10
Z16-220X285	220	285	55	50	61	77	5	78	714	M16	20	355	156	133	12.7
Z16-240X305	240	305	55	50	61	77	5	92	770	M16	21	355	154	137	13.8
Z16-260X325	260	325	55	50	61	77	5	112	860	M16	24	355	159	140	14.8
Z16-280X355	280	355	65	60	73	91	5	145	1034	M18	24	485	151	129	22.2
Z16-300X375	300	375	65	60	73	91	5	175	1164	M18	27	485	158	137	23.6
Z16-320X405	320	405	77	72	85	105	5	242	1510	M20	27	690	162	137	33.4
Z16-340X425	340	425	77	72	85	105	5	257	1510	M20	27	690	153	131	35.3
Z16-360X455	360	455	89	84	99	121	5	338	1880	M22	24	930	156	131	49
Z16-380X475	380	475	89	8, 4	99	121	5	360	1890	M22	24	930	148	126	51.5
Z16-400X495	400	495	89	84	99	121	5	439	2193	M22	28	930	163	140	53.8
Z16-420X515	420	515	89	84	99	121	5	494	2350	M22	30	930	167	145	56.3
Z16-440X545	440	545	101	96	113	137	5	566	2572	M24	32	1200	153	130	74.8
Z16-460X565	460	565	101	96	113	137	5	592	2572	M24	32	1200	147	126	77.8
Z16-480X585	480	585	101	96	113	137	5	617	2572	M24	32	1200	141	121	81
Z16-500X605	500	605	101	96	113	137	5	723	2893	M24	36	1200	152	132	84
Z16-520X630	520	630	101	96	113	137	5	752	2893	M24	36	1200	146	128	91.6
Z16-540X650	540	650	101	96	113	137	5	781	2893	M24	36	1200	141	123	94.7
Z16-560X670	560	670	101	96	113	137	5	900	3215	M24	40	1200	151	133	97.9
Z16-580X690	580	690	101	96	113	137	5	932	3215	M24	40	1200	145	129	101
Z16-600X710	600	710	101	96	113	137	5	964	3215	M24	40	1200	141	125	104
注： Z16型胀紧联结套螺钉的机械性能等级为12.9级。
注： Z16型胀紧联结套螺钉的机械性能等级为12.9级。

乙谛胀紧套工作原理:

胀紧套是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。

z16型胀紧套

z16型胀紧套规格尺寸_胀紧套使用_胀紧套性能
