z18型胀紧套规格尺寸_胀紧套使用

胀紧套型号： Z18

胀紧套注意事项：建议对轮毂和轴进行淬火等热处理。轴强度不够，导致传达扭矩降低，或使连接环附着于轴上，无法将其拔出连接，拆卸后，重新使用时，要注意螺栓的变形和变长问题等。螺栓发生变性，变长问题时，不可重新使用。需更换新螺栓。胀紧套特征：可传达高扭矩。拧紧时，不向轮毂轴向移动。便于调整轴向的位置，安装及拆卸，提高工作效率。除特殊尺寸产品以外，普通产品只可通过使螺栓松动，进行拆卸。该产品有拆卸用螺丝孔，在因铁锈难以拆卸的条件下，也可轻松拆卸。

胀紧套咨询/订购示例：

1).型号-内径+外径 Z18型、内径d=50mm、外径D=80mm

Z18-50×80

2).型号不清楚需提供：内径、外径、高度

胀紧套产品规格型号表：

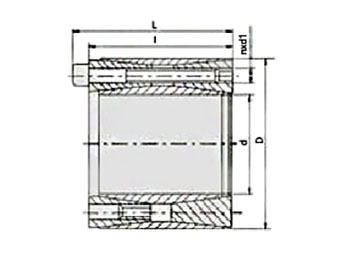

胀紧套基本尺寸（mm） Dimensions					额定负荷		内六角螺钉			胀套与轴结合面上的压力 pt N/mm²	胀套与轮载结合面上的压力 pt N/mm²	重量 kg
型号	d	D	l	L	转矩Mt kN．m	轴向力Ft kN	d1	n	MA N．m
型号	d	D	l	L	转矩Mt kN．m	轴向力Ft kN	d1	n	MA N．m
Z18-45X75	45	75	64	72	3.9	174	M8	9	41	185	110	1.5
Z18-48X80	48	80	64	72	4.15	174	M8	9	41	170	105	1.7
Z18-50X80	50	80	64	72	4.3	174	M8	9	41	165	105	1.6
Z18-55X85	55	85	64	72	4.8	174	M8	9	41	150	95	1.7
Z18-60X90	60	90	64	72	6.4	213	M8	11	41	170	110	1.8
Z18-65X95	65	95	64	72	6.9	213	M8	11	41	155	105	2
Z18-70X110	70	110	78	88	11.8	338	M10	11	83	185	115	3.6
Z18-75X115	75	115	78	88	12.7	338	M10	11	83	170	110	3.8
Z18-80X120	80	120	78	88	14.7	369	M10	12	83	175	115	4
Z18-85X125	85	125	78	88	15.7	369	M10	12	83	165	110	4.3
Z18-90X130	90	130	78	88	18	400	M10	13	83	170	115	4.5
Z18-95X135	95	135	78	88	19	400	M10	13	83	160	110	4.7
Z18-100X145	100	145	100	112	26.9	538	M12	12	145	160	110	7.2
Z18-110X155	110	155	100	112	32	583	M12	13	145	155	110	7.7
Z18-120X165	120	165	100	112	40.3	673	M12	15	145	165	120	8.3
Z18-130X180	130	180	116	130	52	800	M14	13	230	155	115	11.7
Z18-140X190	140	190	116	130	64.6	923	M14	15	230	170	125	12.5
Z18-150X200	150	200	116	130	73.8	985	M14	16	230	165	125	13.2
Z18-160X210	160	210	116	130	83.7	1045	M14	17	230	165	125	14
Z18-170X225	170	225	146	162	109	1283	M16	15	355	150	115	20.6
Z18-180X235	180	235	146	162	123.2	1369	M16	16	355	150	115	21.6
Z18-190X250	190	250	146	162	138	1454	M16	17	355	150	115	25
Z18-200X260	200	260	146	162	145.4	1454	M16	17	355	145	110,	26.2
Z18-220X285	220	285	146	162	188	1710	M16	20	355	155	120	31.1
Z18-240X305	240	305	146	162	225	1880	M16	22	355	155	120	33.6
Z18-260X325	260	325	146	162	244	1880	M16	22	355	145	115	36.1
Z18-280X355	280	355	177	197	373	2670,	M20	20	690	155	120	54.9
Z18-300X375	300	375	177	197	440	2930	M20	22	690	155	120	58.3
Z18-320X405	320	405	177	197	470	2930	M20	22	690	145	115	71
注：Z18型胀紧联结套螺钉的机械性能等级为12.9级。
注：Z18型胀紧联结套螺钉的机械性能等级为12.9级。

乙谛胀紧套工作原理:

胀紧套是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
