z19型胀紧套

当前位置:首页 >> 产品展示 >> 胀紧套 >> z19型胀紧套

z19b型胀紧套规格尺寸_胀紧套使用_胀紧套性能

产品时间:2024-10-04 14:48:26

简要描述:

胀紧套型号:Z19A Z19B(点击其它型号)胀紧套表面:光饰、抛光胀紧套材质:45#,40Cr,304,430等胀紧套用途:泵 | cam | 链轮 | 齿轮及滑车等。胀紧套特征:可用于直径小的轴;自对中功能,可极为自由地决定位置;在轴方向拧紧螺丝。胀紧套使用方法:组合,拆卸要根据资料页面的使用方法进...

详细介绍


胀紧套型号: Z19A   Z19B(点击其它型号

胀紧套表面:光饰、抛光

胀紧套材质:45#,40Cr,304,430等

胀紧套用途: 泵 | cam | 链轮 | 齿轮及滑车等。

胀紧套特征:可用于直径小的轴;自对中功能,可极为自由地决定位置;在轴方向拧紧螺丝。

胀紧套使用方法:组合,拆卸要根据资料页面的使用方法进行操作。 使用时,基本上不要脱脂。 进行脱脂,可能会使传达扭矩降低,因此需要格外注意。 可以多段使用,但要根据规定进行组合,如确认轮毂强度,严格管理连接扭矩等。同时, 传达扭矩不根据合用数量加倍。因此需要格外注意。

胀紧套注意事项:建议对轮毂和轴进行淬火等热处理。轴强度不够,导致传达扭矩降低,或使连接环附着于轴上,无法将其拔出连接,拆卸后,重新使用时,要注意螺栓的变形和变长问题等。螺栓发生变性,变长问题时,不可重新使用。需更换新螺栓。胀紧套特征:可传达高扭矩。拧紧时,不向轮毂轴向移动。 便于调整轴向的位置,安装及拆卸,提 高工作效率。除特殊尺寸产品以外,普通产品只可通过使螺栓松动,进行拆卸。该产品有拆卸 用螺丝孔,在因铁锈难以拆卸的条件下,也可轻松拆卸。

胀紧套咨询/订购示例:

1).型号-内径+外径   Z19B型内径d=15mm、外径D=25mm

Z19B-15×25

2).型号不清楚   需提供:内径、外径、高度

胀紧套产品规格型号表:

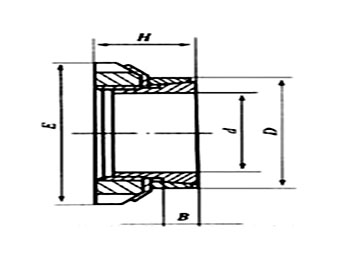

胀紧套基本尺寸(mm)

Dimensions

额定负荷

螺母

胀套与轴结结

合面上的压力

pt

N/mm2

胀套与轮载结合面

上的压力

pt

N/mm2

重 量

kg



型 号

d

D

E

H

B



转矩

Mt

kN.m



轴向力

Ft

kN

d1

MA

N.m

Z19B-14X25

14

25

32

30

20

64

9.1

M20×1

95

85

45

0.08

Z19B-15X25

15

25

32

30

20

70

9.1

M20×1

95

80

45

0.08

Z19B-16X25

16

25

32

30

20

73

9.1

M20×1

95

75

45

0.07

Z19B-17X25

17

25

32

32

20

80

9.1

M22×1

95

70

45

0.07

Z19B-18X30

18

30

32

32

20

83

9.1

M22×1

95

65

40

0.12

Z19B-19X30

19

30

38

32

20

105

11

M25×1.5

160

75

45

0.11

Z19B-20X30

20

30

38

32

20

112

11

M25×1.5

160

70

45

0.1

Z19B-22X22

22

35

45

36

25

163

14.5

M30×1.5

220

70

45

0.17

Z19B-24X35

24

35

45

36

25

178

14.5

M30×1.5

220

65

45

0.15

Z19B-25X35

25

35

45

36

25

185

14.5

M30×1.5

220

60

45

0.14

Z19B-28X40

28

40

52

42

30

250

14.5

M35×1.5

340

55

40

0.22

Z19B-30X40

30

40

52

42

30

270

17.5

M35×1.5

340

50

40

0.19

Z19B-32X42

32

42

52

44

30

350

21.5

M36×1.5

340

60

45

0.2

Z19B-32X45

32

45

58

44

30

350

21.5

M40×1.5

480

60

45

0.27

Z19B-35X45

35

45

58

44

30

390

21.5

M40×1.5

480

55

45

0.22

Z19B-38X50

38

50

65

45

30

500

26

M45×1.5

680

60

45

0.3

Z19B-40X50

40

50

65

45

30

520

26

M45×1.5

680

60

50

0.25

Z19B-45X55

45

55

70

46

30

680

30

M50×1.5

870

60

50

0.29

Z19B-48X60

48

60

75

46

30

840

35

M55×2

970

60

50

0.37

Z19B-50X60

50

60

75

46

30

880

35

M55×2

970

60

50

0.32

Z19B-55X65

55

65

80

46

30

1030

37.5

M60×2

1100

60

50

0.34

Z19B-60X70

60

70

85

52

30

1360

45

M65×2

1300

65

55

0.42


乙谛胀紧套工作原理:

胀紧套是一种无键联结装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定可靠;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
