z20型胀紧套规格尺寸_使用方法

胀紧套型号：Z20型

胀紧套表面：光饰、抛光

胀紧套材质：45#,40Cr,304,430等

胀紧套用途： 风电变速箱 | 船舶 | 齿轮箱及滑车等。

胀紧套特征：可传达高扭矩，便于组合和拆卸。

胀紧套注意事项：免键轴套注意事项：建议对轮毂和轴进行淬火等热处理。轴强度不够，导致传达扭矩降低，或使连接环附着于轴上，无法将其拔出连接，拆卸后，重新使用时，要注意螺栓的变形和变长问题等。螺栓发生变性，变长问题时，不可重新使用。需更换新螺栓。

胀紧套使用方法：组合，拆卸要根据资料页面的使用方法进行操作。使用时，可以多段使用，但要根据规定进行组合，如确认轮毂强度，严格管理连接扭矩等。同时，传达扭矩不根据合用数量加倍。因此需要格外注意。力减预压。

胀紧套咨询/订购示例：

1).型号-内径+外径 Z20型、内径d=25mm、外径D=20mm

Z20-25×20

2).型号不清楚需提供：内径、外径、高度

胀紧套规格型号表：

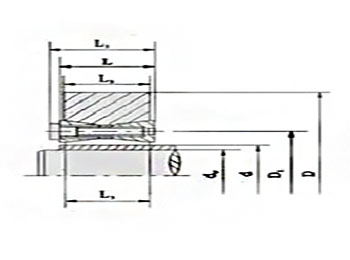

胀紧套基本尺寸（mm）Dimensions								额定负荷		内六角螺钉			重量 kg
型号 dxdw	d	dw	D	D1	L4	L	L3	转矩 Mt kN．m	轴向力Ft kN	d1	n	MA N．m	重量 kg
Z20-25x18 Z20-25x20	25	18 20	60	37.5	27.5	20	17	0.190 0.255	21 25	M6×18	9	17	0.37
Z20-30x20 Z20-30x22 Z20-30x24	30	20 22 24	65	42.5	27.5	20	17	0.205 0.270 0.340	20 24 28	M6×18	9	17	0.42
Z20-35x25 Z20-35x28 Z20-35x30	35	25 28 30	72	47.5	27.5	20	17	0.365 0.490 0.585	29 35 39	M6×18	12	17	0.48
Z20-40x30 Z20-40x32 Z20-40x34 Z20-40x35	40	30 32 34 35	78	52.5	27.5	20	17	0.555 0.590 0.710 0.770	37 37 42 44	M6×18	15	17	0.54
Z20-45x35 Z20-45x36 Z20-45x38	45	35 36 38	92	60	33.5	24	20	0.960 1.030 1.200	55 57 63	M8×22	12	41	0.92
Z20-50x38 Z20-50x40 Z20-50x42	50	38 40 42	98	65	33.5	24	24	1.010 1.160 1.320	53 58 63	M8×22	12	41	1.0
Z20-55x42 Z20-55x45 Z20-55x48	55	42 45 48	105	70	33.5	24	24	1.330 1.590 1.880	63 70 78	M8×22	14	41	1.1
Z20-60x48 Z20-60x50 Z20-60x52	60	48 50 52	110	75	33.5	24	24	1.600 1.780 1.890	67 71 73	M8×22	14	41	1.2
Z20-70x55 Z20-70x58 Z20-70x60	70	55 58 60	138	90	39.5	28	24	2.930 3.370 3.690	106 116 123	M10×25	14	83	2.3
Z20-80x62 Z20-80x65 Z20-80x68 Z20-80x70	80	62 65 68 70	145	100	39.5	28	24	3.140 3.570 4.020 4.350	101 110 118 124	M10×25	14	83	2.4
Z20-90x70 Z20-90x75 Z20-90x78	90	70 75 78	160	110	39.5	28	24	4.090 4.890 5.420	117 130 139	M10×25	16	83	2.8
Z20-100x78 Z20-100x80 Z20-100x82 Z20-100x85	100	78 80 82 85	180	122.5	47	33	26	5.980 6.370 6.490 7.160	153 159 158 168	M12×30	14	145	3.8
Z20-110x85 Z20-110x88 Z20-110x90 Z20-110x95	110	85 88 90 95	190	132.5	47	33	26	6.180 6.800 7.240 8.380	145 154 160 176	M12×30	14	145	4.1
Z20-120x95 Z20-120x100 Z20-120x105	120	95 100 105	205	142.5	47	33	26	8.250 9.450 10.740	173 189 204	M12×30	16	145	4.7
Z20-140x110 Z20-140x115 Z20-140x120	140	110 115 120	230	165	52	38	34	12.860 14.440 16.140	233 251 269	M12×35	22	145	7.4
Z20-160x125 Z20-160x130 Z20-160x135 Z20-160x140	160	125 130 135 140	260	185	52	38	34	17.130 18.990 20.940 23.000	274 292 310 328	M12×35	26	145	9.2
注：Z20型联结紧套螺钉的机械性能等级为12.9级。

乙谛胀紧套原理:

胀紧套是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
