z3型胀紧套规格尺寸_使用方法

胀紧套注意事项：建议对轮毂和轴进行淬火等热处理。轴强度不够，导致传达扭矩降低，或使连接环附着于轴上，无法将其拔出连接，拆卸后，重新使用时，要注意螺栓的变形和变长问题等。螺栓发生变性，变长问题时，不可重新使用。需更换新螺栓。

胀紧套特征：进行链接时，没有轮毂的轴向移动；具有高传达力；有自对中功能，但轮毂可移动；扭矩有限制；不要将螺栓以规定扭矩以上的扭矩拧紧。
胀紧套咨询/订购示例：
1).型号-内径+外径 Z3型、内径d=25mm、外径D=50mm

Z3-25×50

2).型号不清楚需提供：内径、外径、高度

胀紧套产品规格型号表：

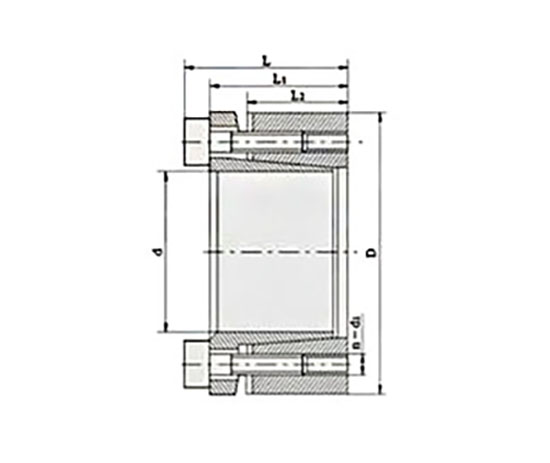

胀紧套基本尺寸								额定负荷		胀套与轴结合面上的压力 Pf N/mm²	胀套与轮毂结合面上的压力 Pf′ N/mm²	螺钉的拧紧力矩 MA N·m	重量 kg
型号	d	D	L	L1	L2	d1	n	轴向力F1 KN	转矩 M1 KN·m
型号	mm						n	轴向力F1 KN	转矩 M1 KN·m
Z3-20X47	20	47	37	31	21.7	M6	4	30	0.30	287	90	17	0.29
Z3-22X47	22	47					4	30	0.33	260	90		0.27
Z3-25X50	25	50					5	35	0.44	287	106		0.30
Z3-28X55	28	55							0.49	256	96		0.36
Z3-30X55	30	55							0.53	239	96		0.34
Z3-35X60	35	60						45	0.81	246	106		0.38
Z3-40X65	40	65						45	0.94	215	98		0.41
Z3-45X75	45	75	46	38	25.3	M8	6	80	1.86	283	134	41	0.70
Z3-50X80	50	80					6	80	2.07	255	126		0.76
Z3-55X85	55	85					7	90	2.54	270	138		0.82
Z3-60X90	60	90					7	90	2.77	247	130		0.88
Z3-65X95	65	95					8	105	3.58	261	141		0.94
Z3-70X110	70	110	60	50	33.4	M10	7	140	5.10	244	128	83	2.10
Z3-75X115	75	115							5.46	228	119		2.20
Z3-80X120	80	120							5.85	214	112		2.30
Z3-85X125	85	125					8	175	7.45	230	129		2.40
Z3-90X130	90	130					8	7.90	217	124	2.60
Z3-95X135	95	135					10	205	9.90	257	149		2.70
Z3-100X145	100	145	68	58	40.8			220	11.00	192	114		3.70
Z3-105X150	105	150							11.55	210	114		3.90
Z3-110X155	110	155							12.10	175	107		4.00
Z3-120X165	120	165					12	260	15.70	192	120		4.30
Z3-125X170	125	170				M12	10	320	17.50	189	120	145	4.80
Z3-130X180	130	180							20.70	188	120		5.90
Z3-140X190	140	190							22.50	175	114		6.30
Z3-150X200	150	200	77	65	45.4		12	380	28.50	196	130		6.70
注：Z3型胀紧联结套螺钉的机械性能等级为12.9级。

乙谛胀紧套工作原理:

胀紧套是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。

z3型胀紧套

z3型胀紧套规格尺寸_使用方法_优点
