z5型胀紧套

当前位置:首页 >> 产品展示 >> 胀紧套 >> z5型胀紧套

z5型胀紧套规格尺寸_使用方法_优点

产品时间:2024-10-01 22:22:33

简要描述:

胀紧套型号:Z5型胀紧套表面:光饰、抛光胀紧套材质:45#,40Cr,304,430等胀紧套用途: 链轮,齿轮,滑车,矿产机械,水泥厂机械,重型工业机械等胀紧套使用方法:组合,拆卸要根据资料页面的使用方法进行操作。 使用时,基本上 不要脱脂。 进行脱脂,可能会使传达扭矩降低,因此需要格外注意。 可以多段使用,但要根据规定进...

详细介绍


胀紧套型号:Z5型
胀紧套表面:光饰、抛光
胀紧套材质:45#,40Cr,304,430等

胀紧套用途: 链轮,齿轮,滑车,矿产机械,水泥厂机械,重型工业机械等
胀紧套使用方法:组合,拆卸要根据资料页面的使用方法进行操作。 使用时,基本上 不要脱脂。 进行脱脂,可能会使传达扭矩降低,因此需要格外注意。 可以多段使用,但要根据规定进行组合,如确认轮毂强度,严格管理连接扭矩等。同时, 传达扭矩不根据合用数量加倍。因此需要格外注意。

胀紧套注意事项:建议对轮毂和轴进行淬火等热处理。轴强度不够,导致传达扭矩降低,或使连接环附着于轴上,无法将其拔出连接,拆卸后,重新使用时,要注意螺栓的变形和变长问题等。螺栓发生变性,变长问题时,不可重新使用。需更换新螺栓。胀紧套特征:可传达高扭矩。拧紧时,不向轮毂轴向移动。 便于调整轴向的位置,安装及拆卸,提 高工作效率。除特殊尺寸产品以外,普通产品只可通过使螺栓松动,进行拆卸。该产品有拆卸 用螺丝孔,在因铁锈难以拆卸的条件下,也可轻松拆卸。

胀紧套咨询/订购示例:
1).型号-内径+外径  Z5型、内径d=100mm、外径D=145mm

 Z5-100×145

2).型号不清楚   需提供:内径、外径、高度


胀紧套产品规格型号表:

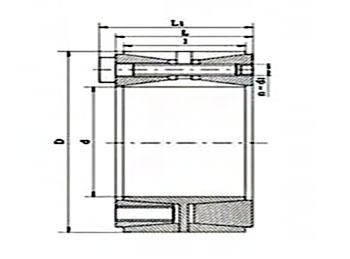

胀紧套基本尺寸

额定负荷

胀套与轴
结合面上
的 压 力
Pf
N/mm2

胀套与轮
毂结合面
上的压力
Pf′
N/mm2

螺钉的
拧 紧
力 矩
MA
N·m

重 量

kg

型号

d

D

l

L

L 1

d1

n

轴向力
F1
KN

转 矩
M1
KN·m

mm

Z5-100X145

100

145

60

65

77

M12

10

288

14.4

192

132

145

4.1

Z5-110X155

110

155

15.8

175

123

4.4

Z5-120X165

120

165

12

346

20.8

192

139

4.8

Z5-130X180

130

180

68

74

86

M12

15

433

28.1

193

139

145

6.5

Z5-140X190

140

190

18

519

36.3

214

157

7.0

Z5-150X200

150

200

39.0

200

150

7.4

Z5-160X210

160

210

21

606

48.5

219

167

7.8

Z5-170X225

170

225

75

81

95

M14

18

712

60.6

215

162

230

10.0

Z5-180X235

180

235

64.1

203

155

10.6

Z5-190X250

190

250

88

94

108

20

792

75.2

178

135

14.3

Z5-200X260

200

260

24

950

95.0

203

156

15.0

Z5-210X275

210

275

98

104

120

M16

18

970

102.0

187

142

355

17.5

Z5-220X285

220

285

990

109.0

183

141

19.8

Z5-240X305

240

305

24

1318

158.0

222

176

21.4

Z5-250X315

250

315

1340

167.5

215

170

22.0

Z5-260X325

260

325

25

1370

178.0

172

23.0

Z5-280X355

280

355

120

126

144

M18

24

1590

222.5

188

149

485

35.2

Z5-300X375

300

375

25

1650

248.0

183

146

37.4

Z5-320X405

320

405

135

142

162

M20

2140

344.0

192

152

690

51.3

Z5-340X425

340

425

365.0

181

144

54.1

Z5-360X455

360

455

158

165

187

M22

2670

480.0

176

139

930

75.4

Z5-380X475

380

475

508.0

166

133

79.0

Z5-400X495

400

495

535.0

158

128

82.8

Z5-420X515

420

515

30

3200

673.0

181

147

86.5

Z5-450X555

450

555

172

180

204

M24

3700

832.5

175

142

1200

112.0

Z5-480X585

480

585

32

3950

948.0

143

119.0

Z5-500X605

500

605

988.0

168

139

123.0

Z5-530X640

530

640

190

200

227

M27

30

4320

1145.0

157

130

1600

151.0


乙谛胀紧套工作原理:

胀紧套是一种无键联结装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定可靠;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
