产品时间:2024-10-03 20:27:23
简要描述:
胀紧套型号:Z7A型 , 胀紧套表面:光饰、抛光胀紧套材质:45#,40Cr,304,430等胀紧套用途:风电变速箱 | 船舶 | 齿轮箱及滑车等。胀紧套特征:可传达高扭矩,便于组合和拆卸。胀紧套使用方法:组合,拆卸要根据资料页面的使用方法进行操作。 使用时...
胀紧套注意事项:建议对轮毂和轴进行淬火等热处理。轴强度不够,导致传达扭矩降低,或使连接环附着于轴上,无法将其拔出连接,拆卸后,重新使用时,要注意螺栓的变形和变长问题等。螺栓发生变性,变长问题时,不可重新使用。需更换新螺栓。胀紧套特征:可传达高扭矩。拧紧时,不向轮毂轴向移动。 便于调整轴向的位置,安装及拆卸,提 高工作效率。除特殊尺寸产品以外,普通产品只可通过使螺栓松动,进行拆卸。该产品有拆卸 用螺丝孔,在因铁锈难以拆卸的条件下,也可轻松拆卸。
胀紧套咨询/订购示例:
1).型号-内径+外径 Z7A型、内径d=125mm、外径D=185mm
Z7A-125×185
2).型号不清楚 需提供:内径、外径、高度

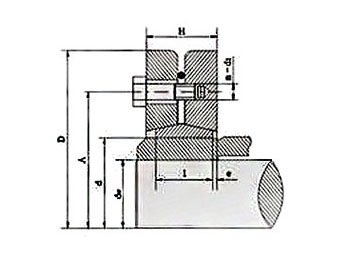

胀紧套产品规格型号表:
基 本 尺 寸 | 内六角螺钉 | 额定负荷 | 螺钉的 | 重 量 | ||||||||
型号 | d | D | dn | L | H | e | d1 | n | 轴向力F1 | 转 矩 | ||
mm | ||||||||||||
Z7A-125X185 | 125 | 185 | 95 | 39 | 52 | 6 | M10×40 | 8 | 242 | 11.5 | 58 | 6 |
100 | 260 | 13 | ||||||||||
105 | 276 | 14.5 | ||||||||||
Z7A-140X220 | 140 | 220 | 110 | 10 | 391 | 16 | 8 | |||||
120 | 330 | 20 | ||||||||||
125 | 352 | 22 | ||||||||||
Z7A-155X245 | 155 | 245 | 130 | 12 | 385 | 25 | 10 | |||||
135 | 427 | 28.8 | ||||||||||
140 | 464 | 32.5 | ||||||||||
Z7A-165X260 | 165 | 260 | 135 | 46 | 62 | 8 | M12×50 | 10 | 474 | 32 | 100 | 14 |
140 | 507 | 32.5 | ||||||||||
145 | 538 | 39 | ||||||||||
Z7A-175X275 | 175 | 275 | 145 | 538 | 39 | 16 | ||||||
150 | 573 | 43 | ||||||||||
155 | 606 | 47 | ||||||||||
Z7A-185X295 | 185 | 295 | 155 | 12 | 632 | 49 | 20 | |||||
160 | 662 | 53 | ||||||||||
165 | 691 | 57 | ||||||||||
Z7A-195X315 | 195 | 315 | 165 | 56 | 72 | M12×55 | 15 | 800 | 66 | 27 | ||
170 | 835 | 71 | ||||||||||
175 | 869 | 76 | ||||||||||
Z7A-220X345 | 220 | 345 | 180 | 66 | 84 | 9 | M16×65 | 9 | 978 | 88 | 240 | 35 |
190 | 1063 | 101 | ||||||||||
200 | 1140 | 114 | ||||||||||
Z7A-240X370 | 240 | 370 | 200 | 12 | 1200 | 120 | 44 | |||||
210 | 1276 | 134 | ||||||||||
215 | 1312 | 141 | ||||||||||
Z7A-260X395 | 260 | 395 | 220 | 72 | 92 | M16×70 | 1309 | 144 | 48 | |||
230 | 1384 | 159 | ||||||||||
235 | 1421 | 167 | ||||||||||
Z7A-280X425 | 280 | 425 | 230 | 84 | 104 | 10 | M16×75 | 15 | 1478 | 170 | 60 | |
240 | 1583 | 190 | ||||||||||
250 | 1680 | 210 | ||||||||||
Z7A-300X460 | 300 | 460 | 250 | 16 | 1704 | 213 | 75 | |||||
260 | 1800 | 234 | ||||||||||
270 | 1889 | 255 | ||||||||||
Z7A-320X495 | 320 | 495 | 270 | 106 | 11 | M16×80 | 18 | 1955 | 264 | 84 | ||
280 | 2036 | 285 | ||||||||||
290 | 2076 | 301 | ||||||||||
Z7A-340X535 | 340 | 535 | 290 | 20 | 2193 | 318 | 100 | |||||
300 | 2300 | 345 | ||||||||||
305 | 2354 | 359 | ||||||||||
Z7A-360X555 | 360 | 555 | 300 | 100 | 122 | M20×90 | 15 | 2547 | 382 | 470 | 125 | |
310 | 2645 | 410 | ||||||||||
320 | 2738 | 438 | ||||||||||
Z7A-390X595 | 390 | 595 | 330, | 112 | 136 | 12 | M20×100 | 18 | 3091 | 510 | 156 | |
340 | 3194 | 543 | ||||||||||
350 | 3291 | 576 | ||||||||||
Z7A-420X630 | 420 | 630 | 350 | 120 | 144 | 20 | 3371 | 590 | 185 | |||
360 | 3500 | 630 | ||||||||||
370 | 3620 | 670 | ||||||||||
Z7A-460X685 | 460 | 685 | 390 | 132 | 158 | 13 | M20×110 | 24 | 3949 | 770 | 470 | 235 |
400 | 4300 | 860 | ||||||||||
410 | 4634 | 950 | ||||||||||
Z7A-500X750 | 500 | 750 | 420 | 152 | 178 | M20×120 | 30 | 4881 | 1025 | 320 | ||
430 | 5233 | 1125 | ||||||||||
440 | 5568 | 1225 | ||||||||||
注:Z7A型胀紧联结套螺钉的机械性能等级为10.9级。 |
胀紧套是一种无键联结装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定可靠;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
