za型胀紧套规格尺寸_使用方法

胀紧套型号：Za型

胀紧套表面：光饰、抛光

胀紧套材质：45#,40Cr,304,430等

胀紧套用途：泵 | cam | 链轮 | 齿轮及滑车等。

胀紧套特征：可用于直径小的轴;自对中功能，可极为自由地决定位置;在轴方向拧紧螺丝。

胀紧套注意事项：免键轴套注意事项：建议对轮毂和轴进行淬火等热处理。轴强度不够，导致传达扭矩降低，或使连接环附着于轴上，无法将其拔出连接，拆卸后，重新使用时，要注意螺栓的变形和变长问题等。螺栓发生变性，变长问题时，不可重新使用。需更换新螺栓。

胀紧套使用方法：组合，拆卸要根据资料页面的使用方法进行操作。使用时，可以多段使用，但要根据规定进行组合，如确认轮毂强度，严格管理连接扭矩等。同时，传达扭矩不根据合用数量加倍。因此需要格外注意。力减预压。

胀紧套咨询/订购示例：

1).型号-内径+外径 Za型、内径d=25mm、外径D=47mm

Za-25×47

2).型号不清楚需提供：内径、外径、高度

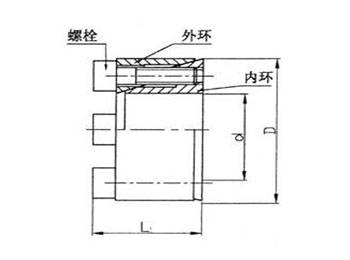

胀紧套规格型号表：

胀紧套基本尺寸					内六角螺钉		额定负荷		胀套与轴结合面上的压力 Pf N/mm²	螺钉拧紧力矩 MA N·m	重量 kg
型号	d	D	L	L1	d1	n	轴向力 Ft N	扭矩 Mt N·m
型号	mm					n	轴向力 Ft N	扭矩 Mt N·m
Za-10x20	10	20	13	15.5	M2.5*12	4	2900	14.4	97	0.85	0.019
Za-11x22	11	22	13	15.5	M2.5*12	4	2900	15.3	88	0.85	0.024
Za-12x22	12	22	13	15.5	M2.5*12	4	2900	17.1	88	0.85	0.022
Za-14x26	14	26	17	20	M3*16	4	4380	31	88	1.68	0.039
Za-15x28	15	28	17	20	M3*16	4	4380	32.5	79	1.68	0.044
Za-16x32	16	32	17	21	M4*16	4	7700	61	145	3.5	0.068
Za-17x35	17	35	21	25	M4*20	4	7700	63	106	3.5	0.093
Za-18x35	18	35	21	25	M4*20	4	7700	68	97	3.5	0.090
Za-19x35	19	35	21	25	M4*20	4	7700	72	97	3.5	0.085
Za-20x38	20	38	21	26	M5*20	4	12600	126	132	6.6	0.12
Za-22x40	22	40	21	26	M5*20	4	12600	135	124	6.6	0.13
Za-24x47	24	47	26	32	M6*25	4	17900	207	132	11.8	0.22
Za-25x47	25	47	26	32	M6*25	4	17900	216	124	11.8	0.21
Za-28x50	28	50	26	32	M6*25	6	26120	365	169	11.8	0.24
Za-30x55	30	55	26	32	M6*25	6	26120	387	159	11.8	0.27
Za-32x55	32	55	26	32	M6*25	6	26120	421	150	11.8	0.26
Za-35x60	35	60	31	37	M6*30	8	34990	633	142	11.8	0.37
Za-38x65	38	65	31	37	M6*30	8	34900	667	132	11.8	0.42
Za-40x65	40	65	31	37	M6*30	8	34900	696	124	11.8	0.41
Za-42x75	42	75	36	44	M8*35	6	48000	1011	159	28.6	0.70
Za-45x75	45	75	36	44	M8*35	6	48000	1095	124	28.6	0.63
Za-48x80	48	80	36	44	M8*35	8	64270	1560	169	28.6	0.73
Za-50x80	50	80	36	44	M8*35	8	64270	1610	159	28.6	0.71

乙谛胀紧套原理:

胀紧套是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。

za型胀紧套

za型胀紧套规格尺寸_使用方法_优点
