一、产品概述
Z1型胀紧套（又称免键轴衬、动力锁）是一款紧凑型无键连接装置，专为小空间安装场景设计，广泛应用于伺服电机、减速机、传动设备等场景，通过抱紧力实现轴与轮毂的无间隙连接，传递高扭矩且不损伤零件强度。
二、产品参数
型号系列：Z1型
表面处理：光饰、抛光
可选材质：45#钢、40Cr合金钢、304不锈钢、430不锈钢等
规格范围：内径20-250mm，全系列型号齐全，支持非标定制
三、产品优势
1. 免键设计，不伤轴件：无需在轴和轮毂上加工键槽，避免削弱零件强度，延长设备使用寿命。
2. 安装便捷，效率更高：无需加热或特殊工具，仅需拧紧螺栓即可完成安装，轴向位置可自由调整。
3. 结构紧凑，节省空间：内外锥环结构，体积小巧，完美适配安装空间受限的场景。
4. 通用兼容，适配性强：可与市面主流品牌同规格胀紧套互换使用，降低替换成本。
5. 稳定传动，扭矩可靠：抱紧力均匀分布，传递扭矩稳定，降低设备运行噪音与振动。
四、安装与使用注意事项
Z1型胀紧套无自动对中特性，安装时需通过插入轮毂的方式辅助完成对中操作；组合安装时，轮毂可能发生位移，需提前预留足够的安装余量；
余量不足会导致拆卸困难或扭矩传递效率下降，建议严格按照安装手册操作； 拧紧螺栓时需按对角线顺序分次均匀紧固，确保抱紧力均匀分布。
五、胀紧套咨询指导/订购示例：
1).型号-内径+外径 Z1型、内径d=25mm、外径D=30mm
Z1-25×30
2).型号不清楚 需提供安装尺寸：内径、外径、高度
六、胀紧套产品规格型号参数表：

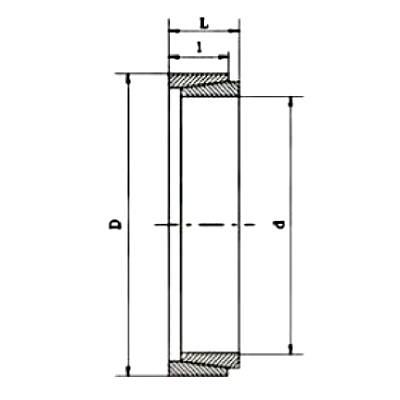

胀紧套基本尺寸 | 当Pf=100N/mm2时的额定负荷 | 重 量 | |||||
型号 | d | D | L | 1 | 轴 向 力 F1 | 转 矩 M1 | |
Z1-10X13 | 10 | 13 | 4.5 | 3.7 | 1.4 | 0.007 | 0.01 |
Z1-12X15 | 12 | 15 | 1.6 | 0.0098 | 0.01 | ||
Z1-13X16 | 13 | 16 | 1.8 | 0.011 | 0.01 | ||
Z1-14X18 | 14 | 18 | 6.3 | 5.3 | 2.8 | 0.019 | 0.01 |
Z1-15X19 | 15 | 19 | 3.0 | 0.022 | 0.01 | ||
Z1-16X20 | 16 | 20 | 3.2 | 0.025 | 0.01 | ||
Z1-17X21 | 17 | 21 | 3.4 | 0.028 | 0.01 | ||
Z1-18X22 | 18 | 22 | 3.6 | 0.032 | 0.01 | ||
Z1-19X24 | 19 | 24 | 3.8 | 0.035 | 0.01 | ||
Z1-20X25 | 20 | 25 | 4.0 | 0.04 | 0.01 | ||
Z1-22X26 | 22 | 26 | 4.5 | 0.05 | 0.01 | ||
Z1-25X30 | 25 | 30 | 5.0 | 0.06 | 0.01 | ||
Z1-28X32 | 28 | 32 | 5.6 | 0.08 | 0.01 | ||
Z1-30X35 | 30 | 35 | 6.0 | 0.09 | 0.01 | ||
Z1-32X36 | 32 | 36 | 6.4 | 0.10 | 0.01 | ||
Z1-35X40 | 35 | 40 | 7.0 | 6.0 | 8.2 | 0.15 | 0.02 |
Z1-40X45 | 40 | 45 | 8.0 | 6.6 | 9.9 | 0.20 | 0.02 |
Z1-45X52 | 45 | 52 | 10.0 | 8.6 | 14.6 | 0.33 | 0.04 |
Z1-50X57 | 50 | 57 | 16.2 | 0.40 | 0.05 | ||
Z1-55X62 | 55 | 62 | 17.8 | 0.49 | 0.05 | ||
Z1-60X68 | 60 | 68 | 12.0 | 10.4 | 23.5 | 0.70 | 0.07 |
Z1-65X73 | 65 | 73 | 25.6 | 0.83 | 0.08 | ||
Z1-70X79 | 70 | 79 | 14.0 | 12.2 | 32.0 | 1.12 | 0.11 |
Z1-75X84 | 75 | 84 | 34.4 | 1.29 | 0.12 | ||
Z1-80X91 | 80 | 91 | 17.0 | 15.0 | 45.0 | 1.81 | 0.19 |
Z1-85X96 | 85 | 96 | 48.0 | 2.04 | 0.20 | ||
Z1-90X101 | 90 | 101 | 51.0 | 2.29 | 0.22 | ||
Z1-95X106 | 95 | 106 | 54.0 | 2.55 | 0.23 | ||
Z1-100X114 | 100 | 114 | 21.0 | 18.7 | 70.0 | 3.50 | 0.38 |
Z1-105X119 | 105 | 119 | 73.2 | 3.82 | 0.40 | ||
Z1-110X124 | 110 | 124 | 77.0 | 4.25 | 0.41 | ||
Z1120X134 | 120 | 134 | 84.0 | 5.05 | 0.45 | ||
Z1-125X139 | 125 | 139 | 92.0 | 5.75 | 0.62 | ||
Z1-130X148 | 130 | 148 | 28.0 | 25.3 | 124.0 | 8.05 | 0.85 |
Z1-140X158 | 140 | 158 | 134.0 | 9.35 | 0.91 | ||
Z1-150X160 | 150 | 168 | 143.0 | 10.70 | 0.97 | ||
Z1-160X178 | 160 | 178 | 152.5 | 12.20 | 1.02 | ||
Z1-170X191 | 170 | 191 | 33.0 | 30.0 | 192.0 | 16.30 | 1.50 |
Z1-180X201 | 180 | 201 | 204.0 | 18.30 | 1.58 | ||
Z1-190X211 | 190 | 211 | 214.0 | 20.40 | 1.68 | ||
Z1-200X224 | 200 | 224 | 38.0 | 34.8 | 262.0 | 26.20 | 2.32 |
Z1-210X234 | 210 | 234 | 275 | 28.90 | 2.45 | ||
Z1-220X244 | 220 | 244 | 288.0 | 37.70 | 2.49 | ||
Z1-240X267 | 240 | 267 | 42.0 | 39.5 | 358.0 | 43.00 | 3.52 |
Z1-250X280 | 250 | 280 | 48.0 | 44.0 | 415 | 52.00 | 4.68 |
Z1-260X290 | 260 | 290 | 435.0 | 56.50 | 4.82 | ||
Z1-280X313 | 280 | 313 | 53.0 | 49.0 | 520.0 | 72.50 | 6.27 |
Z1-300X333 | 300 | 333 | 555.0 | 83.00 | 6.47 | ||
Z1-320X360 | 320 | 360 | 65.0 | 59.0 | 710.0 | 114.00 | 10.90 |
Z1-340X380 | 340 | 380 | 755 | 128.50 | 11.50 | ||
Z1-360X400 | 360 | 400 | 800 | 144.00 | 12.20 | ||
Z1-380X420 | 380 | 420 | 845 | 160.50 | 12.80 | ||
Z1-400X440 | 400 | 440 | 890 | 178.00 | 13.50 | ||
Z1-420X460 | 420 | 460 | 935 | 196.00 | 14.10 | ||
Z1-450X490 | 450 | 490 | 998.0 | 224.50 | 15.20 | ||
Z1-480X520 | 480 | 520 | 1070.0 | 256.00 | 16.00 | ||
Z1-500X540 | 500 | 540 | 1110.0 | 278.00 | 16.50 | ||
注：Pf为胀紧联结套与轴结合面上的压力。 | |||||||
七 、乙谛胀紧套原理:
胀紧套是一种无键联结装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。胀套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于重型机械、风力发电、包装机械、印刷机械、数控机床、自动化设备等领域。
八 、乙谛胀紧套附件下截：
（胀紧套选用说明、胀紧联结套安装拆卸要求、胀紧紧安装示图、胀紧套产品规格参数表电子版）
