不锈钢轧机万向轴_万向联轴器

产品时间:2024-10-11 18:28:29

简要描述:

万向联轴器主要适用于轧钢机、穿孔机、矫直机、破碎机和船舶驱动等机械使用场合,是应用广泛的万向轴产品系列。其法兰直径为160-620mm,传递额定转矩范围16-1000kN.m,轴线折角为15°。...

详细介绍

一、适用范围:

SWC中型万向联轴器主要适用于轧钢机、穿孔机、矫直机、破碎机和船舶驱动等机械使用场合,是应用广泛的万向轴产品系列。其法兰直径为160-620mm,传递额定转矩范围16-1000kN.m,轴线折角为15°。

二、结构特点:

1、万向联轴器利用其机构的特点,使两轴不在同一轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并可靠地传递转矩和运动。

2、中型万向联轴器的特点是:具有结构紧凑,传动扭矩大,使用寿命长,能长期在恶劣工况因素下使用等优点。

三、选型与保养:

根据JB5513-91标准,SWC-Ⅰ和SWC型万向联轴器参考按下列方法选型:

计算转矩由式(1)、式(2)或式(1)、式(3)求出:

伟诚万向轴扭矩计算公式

1)式中:Tc — 计算转矩,N·m;

T — 理论转矩,N·m;

Pw — 驱动功率,kW;

PH — 驱动功率,hp;

n — 工作转速,r/min;

K — 工作情况系数

2)工作情况系数K

负荷性质 使用万向轴的设备名称 K
轻冲击载荷 发电机/离心泵/通风机/木工机床/皮带运输机 1.1-1.3
中冲击载荷 压缩机(多缸)/活塞泵(多缸)/小型型钢轧机/连续线材轧机/输送机主传动 1.3-1.8
重冲击载荷 造纸机/船舶驱动/运输辊道/连续管轧机/连续工作辊道/中型型钢轧机/压缩机(单缸)活塞泵(单缸)/搅拌机/压力机/矫直机/起重机主传动/球磨机 2-3
特重冲击载荷 起重机辅助传动/破碎机/可逆工作辊道/卷取机/破磷机/初轧机 3-5
极重冲击载荷 轧机送料辊道/厚板剪切机 6-15

注:1、一般情况下按所传递转矩和轴承寿命选择万向联轴器,也可根据机械设备的具体使用要求,只校核扭转强度或轴承寿命中的一项;

2、当联轴器在水平和垂直面间同时存在轴线折角时,还应计算其合成轴线折角;

3、部分特殊使用工环境况下,万向联轴器在选型阶段要考虑使用转速及动平衡的需求;

4、十字轴式万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速等相关因素综合选用。无锡市伟诚万向轴有限公司提供中型万向轴选型、万向轴参数设计、研发及万向轴生产等一站式服务,万向轴生产厂家直接供货,让您省时、省力、省心。同时提供SWC中型万向联轴器的运输与储存、安装与使用、保养与维修等方面的技术指导。

乙谛万向轴SWC中型万向轴参数表乙谛万向轴SWC中型万向轴参数表乙谛万向轴SWC中型万向轴参数表

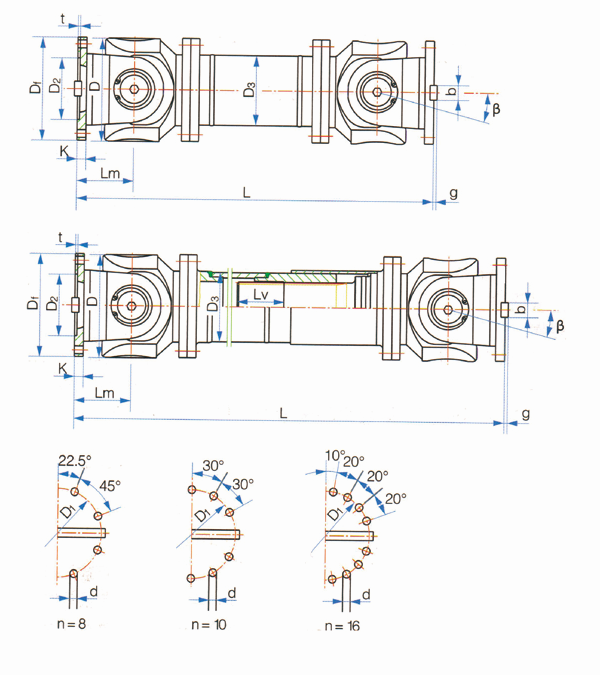

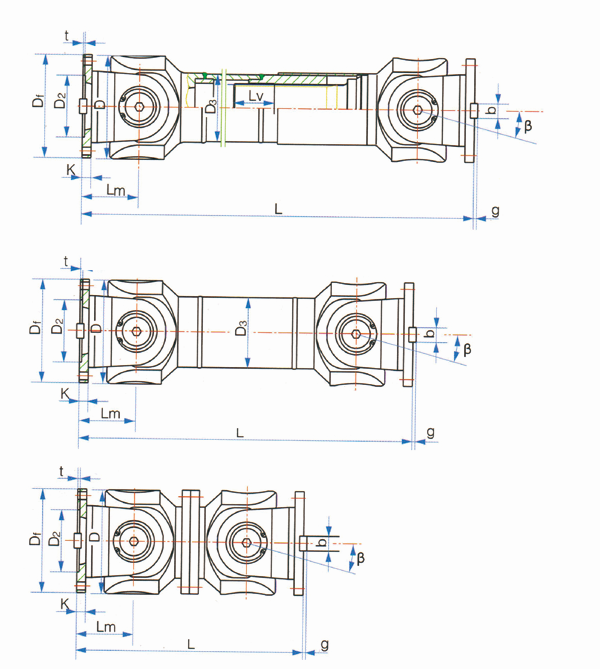

注:1.上表中各代号含义如下:

L --标准长度,对可伸缩型而言,长度L系缩短状态下的最小长度;

Lv--伸长量;

m--质量;

Tn--公称转矩(取屈服转矩的50%);

Tf--疲劳转矩,即在变弯负荷作用下按疲劳强度确定的许用转矩;

β--最大轴线折角;

mL--增长100mm的质量。

2.上表中未注明计量单位者按毫米计;

3.用户需要改变标准长度,伸缩量和法兰型式尺寸时,请和我厂商定。
