破碎机万向轴_万向联轴器

产品时间:2024-10-11 18:59:46

简要描述:

在破碎机整套运行设备中作为其中重要的传动系统,即破碎机万向轴的选用十分重要。因为破碎机行业的工况环境一般比较恶劣,保证整个传动系统的长久稳定运行是首要保障。...

详细介绍

在冶金、矿山、化工、水泥等工业部门,每年都有大量的原料和再利用的废料都需要用破碎机进行加工处理。如在选矿厂为使矿石中的有用矿物达到单体分离,就需要用破碎机将原矿破碎到磨矿工艺所要求的粒度。需要用破碎机械将原料破碎到下一步作业要求的粒度。在炼焦厂、烧结厂、陶瓷厂、玻璃工业、粉末冶金等部门,须用破碎机械将原料破碎到下一步作业要求的粒度。

在破碎机整套运行设备中作为其中重要的传动系统,即破碎机万向轴的选用十分重要。因为破碎机行业的工况环境一般比较恶劣,保证整个传动系统的长久稳定运行是首要保障。

废钢破碎机万向轴/PSX破碎生产线用万向轴/破碎机万向轴,被广泛的运用在破碎机的传动系统中,连接在高压电机输出和刀轴的输入端。破碎机万向轴在计算选型时要选取一定的安全系数,当然不是型号越大越好,而是要选择合适的,一般我们推荐按电机输出转矩的3倍来选;因为破碎机工作的状态极不稳定,刀轴上承载的扭力和投废料的大小,数量,废料的厚薄,还有废料的类型有很大的关系,我厂研发了PSX系列2000马力、4000马力、6000马力、8000马力的破碎机万向轴,450KW、630KW、900KW等小型破碎机万向轴,满足了小规模废钢生产企业的需求。

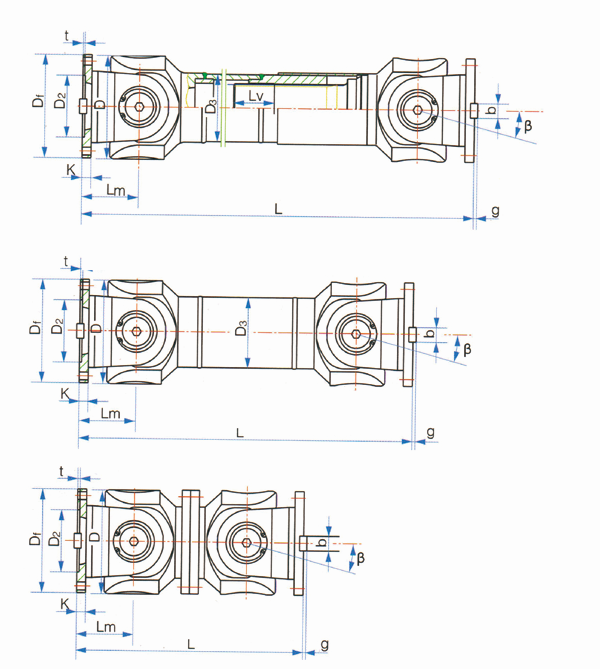

乙谛万向轴SWC中型万向轴参数表

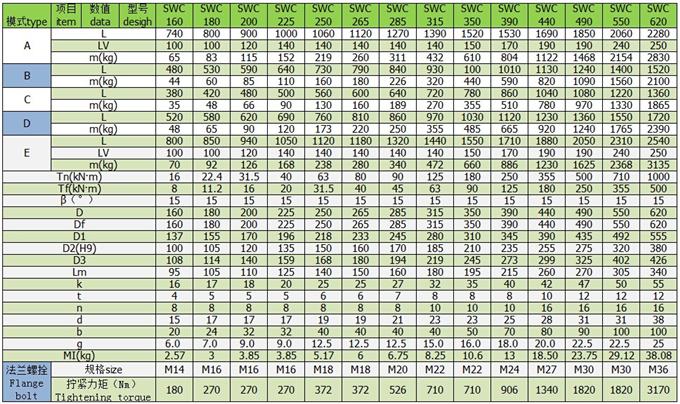

乙谛万向轴SWC中型万向轴参数表

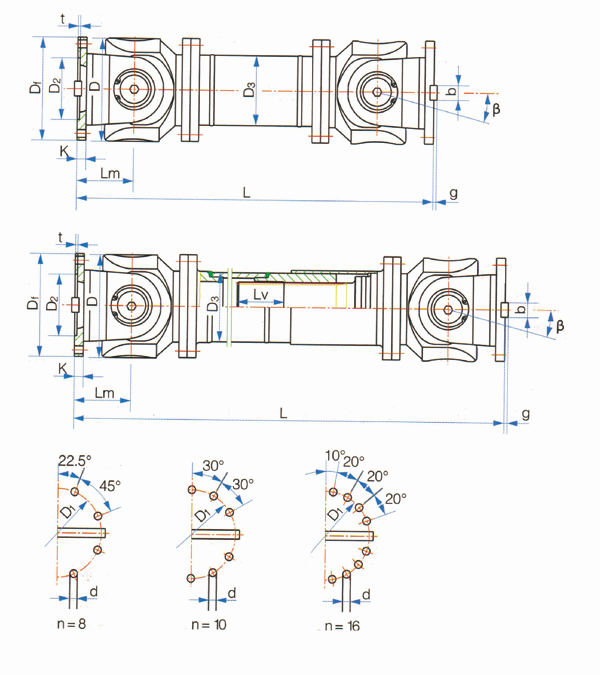

乙谛万向轴SWC中型万向轴参数表

注:1.上表中各代号含义如下:

L --标准长度,对可伸缩型而言,长度L系缩短状态下的最小长度;

Lv--伸长量;

m--质量;

Tn--公称转矩(取屈服转矩的50%);

Tf--疲劳转矩,即在变弯负荷作用下按疲劳强度确定的许用转矩;

β--最大轴线折角;

mL--增长100mm的质量。

2.上表中未注明计量单位者按毫米计;

3.用户需要改变标准长度,伸缩量和法兰型式尺寸时,请和我厂商定。
