一、产品概述

Z2型胀紧套，又称免键轴套、胀紧连接套、涨紧套，是一种高效可靠的无键联结装置，主要用于轴与轮毂之间的免键连接，广泛应用于减速机、齿轮箱、链轮、带轮、矿山机械、纺织机械、包装机械等各类传动设备中。

上海乙谛精密机械作为专业胀紧套厂家，依托6000平米生产基地与精密加工设备，提供全系列Z2型胀紧套产品，支持标准规格现货供应与非标定制服务，可满足不同行业、不同工况的传动连接需求。

二、核心结构与工作原理

结构组成

Z2型胀紧套由内锥套、外锥套、高强度螺栓三部分组成。

工作原理

将胀紧套套装在轴与轮毂之间；
均匀拧紧螺栓，使内、外锥套沿轴向相对移动；
锥面作用下，内锥套向内收缩抱紧轴，外锥套向外膨胀顶紧轮毂；
通过胀紧力产生的摩擦力传递扭矩，实现轴与轮毂的无键刚性连接。

这种结构无需在轴和轮毂上加工键槽，既避免了键槽引起的应力集中，又保证了连接的同轴度与传动稳定性。

三、产品优势与特点

免键设计，提升零件强度 – 无需对轴、轮毂进行键槽加工，消除键槽造成的应力集中问题，有效提升轴与轮毂的疲劳强度和使用寿命，降低设备故障率。
高扭矩传递，传动效率高 – 胀紧力均匀分布，在有限空间内即可传递大扭矩，传动效率远高于传统键连接，特别适用于重载、冲击载荷工况。
安装便捷，轴向位置可调 – 安装无需复杂的键槽加工工序，仅需拧紧螺栓即可完成胀紧；安装后可轻松调整轮毂的轴向位置，大幅降低设备调试与维护成本。
对中性好，传动稳定可靠 – 胀紧套的均匀胀紧力可保证轴与轮毂的高同轴度，避免因键连接偏心导致的振动与噪音，提升设备运行的稳定性。
通用性强，兼容互换 – Z2型胀紧套作为普及型胀套，具有广泛通用性，可与其他品牌同规格产品兼容互换，采购与替换成本更低。
材质多样，适配不同工况 – 可选45#钢、40Cr合金钢、304/316不锈钢等多种材质，表面经光饰、抛光处理，具备耐磨、耐腐蚀、耐高温等特性，可适配潮湿、粉尘、高温等复杂工况。

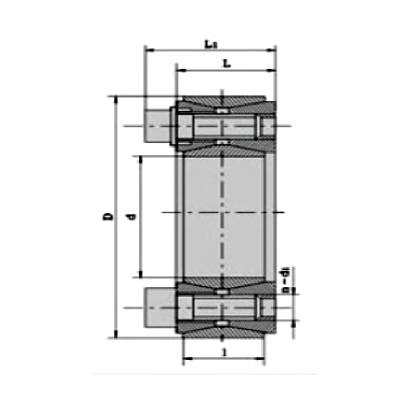

Z2胀紧套尺寸参数图_结构图_上海乙谛精密

胀紧套咨询/订购示例：

1).型号-内径+外径

Z2型、内径d=25mm、外径D=50mm

Z2-25×50

2).型号不清楚

需提供：内径、外径、高度

四、Z2型胀紧套常见规格参数表

胀紧套基本尺寸								额定负荷		胀套与轴结合面上的压力 Pf N/mm²	胀套与轮毂结合面上的压力Pf′ N/mm²	螺钉的拧紧力矩 MA N·m	重量 kg
型号	d	D	l	L	L1	d 1	n	轴向力 F1KN	转矩M1 KN·m
型号	mm						n	轴向力 F1KN	转矩M1 KN·m
Z2-17X47	17	47	17	2O	27.5	M6	8	27
Z2-18X47	18
Z2-19X47	19								0.25	220	90	14	0.20
Z2-20X47	20								0.27	210	90		0.24
Z2-22X47	22								0.30	195	90		0.23
Z2-25X50	25	50					9	30	0.38	190	95		O.25
Z2-28X55	28	55					10	33	0.47	185	95		0.30
Z2-30X55	30	55					10	33	0.50	175	95		0.29
Z2-35X60	35	60					12	40	0.70	180	105		0.32
Z2-38X63	38	63					14	46	0.88	185	105		0.33
Z2-40X65	40	65					14	46	0.92	180	110		0.34
Z2-42X72	42	72	20	24	33.5	M8	12	65	1.36	200	117	35	0.48
Z2-45X75	45	75						72	1.62	210	125		0.57
Z2-50X80	50	80						71	1.77	190	115		0.60
Z2-55X85	55	85					14	83	2.27	200	130		0.63
Z2-60X90	60	90					14	83	2.47	180	120		0.69
Z2-65X95	65	95					16	93	3.04	190	130		0.73
Z2-70X110	70	110	24	28	39.0	M1O	14	132	4.60	210	130	70	1.26
Z2-75X115	75	115						131	4.90	195	125		1.33
Z2-80X120	80	120						131	5.20	180	120		1.40
Z2-85X125	85	125					16	148	6.30	195	130		1.49
Z2-90X130	90	130					16	147	6.60	180	125		1.53
Z2-95X135	95	135					18	167	7.90	195	135		1.62
Z2-100X145	100	145	29	33	47.0	M12	14	192	9.60	195	135	125	2.01
Z2-105X150	105	150						190	9.98	185	130		2.10
Z2-110X155	110	155						191	10.50	180	125		2.15
Z2-120X165	120	165					16	218	13.10	185	135		2.35
Z2-125X170	125	170					18	220	13.78	180	130		2.95
Z2-130X180	130	180	34	38	52.0		20	272	17.60	165	120		3.51
Z2-140X190	140	190					22	298	20.90	165	125		3.85
Z2-150X200	150	200					24	324	24.20	170	125		4.07
Z2-160X210	160	210					26	350	28.00	170	130		4.30
Z2-170X225	170	225	38	44	60	M14	22	386	32.80	160	120	190	5.78
Z2-180X235	180	235	38	44	60		24	420	37.80	165	125		6.05
Z2-190X250	190	250	46	52	68		28	490	46.50	150	115		8.25
Z2-200X260	200	260	46	52	68		30	525	52.50	150	115		8.65
Z2-210X275	210	275	50	56	74	M16	24,	599	62.89	151	115	295	10.10
Z2-220X285	220	285					26	620	68.00	150	115		11.22
Z2-240X305	240	305					30	715	85.50	160	125		12.20
Z2-350X315	250	315					32	768	96.00	162	125		12.70
Z2-260X325	260	325					34	800	104.00	165	130		13.20
Z2-280X355	280	355	60	66	86.5	M18	32	915	128.00	145	115	405	19.20
Z2-300X375	300	375	60	66	86.5	M18	36	1020	153.00	150	120	405	20.50
Z2-320X405	320	405	72	78	100.5	M20		1310	210.00	150	120	580	29.60
Z2-340X425	340	425	72	78	100.5	M20		1310	224.00	145	115	580	31.10
Z2-360X455	360	455	84	90	116.0	M22		1630	294.00	145	115	780	42.20
Z2-380X475	380	475						1620	308.00	135	110		44.00
Z2-400X495	400	495						1610	322.00	130	105		46.00
Z2-420X515	420	515					40	1780	374.00	135	110		50.00
Z2-450X555	450	555	96	102	130.0	M24	40	2050	461.25	124	100	1000	65.00
Z2-480X585	480	585					42	2160	518.40	124	100		71.00
Z2-500X605	500	605					44	2240	560.00	123	100		72.60
Z2-530X640	530	640					45	2330	617.00	121	100		83.60
Z2-560X670	560	670					48	2440	680.00	120	100		85.00
Z2-600X710	600	710					50	2580	775.00	118	100		91.00
Z2-630X740	630	740					52	2680	844.00	117	105		94.00
Z2-670X780	670	780					56	2820	944.00	116	100		101.00
Z2-710X820	710	820					60	2970	1054.00	115	100		106.00
Z2-750X860	750	860					62	3130	1173.00	115	100		112.00
Z2-800X910	800	910					66	3260	1300.00	112	100		118.00
Z2-850X960	850	960					70	3500	1487.00	113	100		125.00
Z2-900X1010	900	1010					75	3680	1650.00	112	100		132.00
Z2-950X1060	950	1060					80	3870	1838.00	112	100		139.00
Z2-1000X1110	1000	1110					82	4000	2000.00	110	100		146.00
注：Z2型胀紧联结套螺钉的机械性能等级为12.9级。

非标定制范围：内径φ17-φ1000mm，材质可选45#钢、40Cr、304不锈钢等，扭矩可达40000N·m。欢迎提供图纸或技术要求。

五、典型应用场景

减速机与齿轮箱：电机轴与齿轮、联轴器之间的连接，传递稳定扭矩，避免键槽磨损。
矿山与工程机械：链轮、齿轮、带轮与轴的连接，适应重载、冲击载荷工况。
纺织与包装机械：高速运转设备的轴系连接，保证高同轴度，降低振动与噪音。
输送设备与风机：滚筒、叶轮与轴的连接，安装便捷，后期维护方便。
非标自动化设备：根据客户需求定制特殊规格胀紧套，适配非标准轴径与安装空间。

六、安装与使用注意事项

安装前准备：确保轴与轮毂的安装面清洁无油污、无毛刺，避免影响胀紧力传递。
螺栓拧紧：按对角线顺序均匀拧紧螺栓，避免单侧受力不均导致胀紧套变形，影响连接可靠性。
空间预留：安装时需为轮毂预留轴向移动空间，方便拆卸与后期调整。
热处理建议：轴与轮毂建议进行淬火等热处理，提升整体强度，避免胀紧套与轴抱死。
拆卸与复用：拆卸时先松开螺栓，胀紧套即可自动松开；若螺栓出现变形、拉长，不可重复使用，需更换新螺栓。

七、上海乙谛的服务优势

源头工厂直供：自有生产基地，从原材料到成品全程把控，价格更具优势，交货周期更短。
非标定制能力：支持按客户图纸、轴径、扭矩需求定制特殊规格胀紧套，解决非标工况难题。
技术支持服务：提供选型咨询、安装指导、扭矩计算等一站式技术支持，助力客户解决传动连接问题。
品质保障：所有产品出厂前均经过严格的胀紧力、扭矩测试，确保产品性能稳定可靠。
售后无忧：完善的售后响应机制，快速解决客户使用过程中遇到的问题，保障设备稳定运行。

八、常见问题（FAQ）

Z2型胀紧套与Z1型有什么区别？

Z2型采用双锥压紧环结构，同样拧紧力下可产生更大径向压力，适用于更高扭矩传递；Z1型为单锥结构，适合轻载空间受限场合。

胀紧套可以重复使用吗？

正常情况下可重复使用3-5次，但每次安装需检查螺栓是否拉长或变形。若螺栓出现螺纹损伤或永久伸长，必须更换新螺栓（按原扭矩等级）。

非标胀紧套定制需要什么资料？

需提供：轴径尺寸、轮毂孔径、安装空间限制、所需传递扭矩或功率、转速、工况（是否有冲击、潮湿、腐蚀等）。我司工程部可协助计算选型。
