Z10型胀紧套（锁紧盘）

一、产品概述

Z10型胀紧套（又称Z10胀紧联结套、Z10免键轴套、锁紧盘）是一种结构紧凑的无键联结装置，是工业传动领域实现轴与轮毂刚性连接的核心基础件。该产品通过一对内外锥环的轴向相对运动产生径向抱紧力，实现无键槽、无间隙的摩擦联结，广泛应用于各类中小型工业传动设备。

Z10型胀紧套的核心价值在于解决了传统键连接“削弱轴强度、存在反向间隙、加工装配复杂”的三大痛点。其“免键设计”不仅完整保留了轴件的强度，而且设备装配效率与维护极为简便——仅需一把扭矩扳手即可完成，无需加热、无需专用压装设备，显著提升了设备装配效率与维护便捷性。

Z10型胀紧套采用45#钢为基准材质，严格依据JB/T 7934—1999标准制造，表面经发黑或磷化防锈处理。内径覆盖范围为12mm至620mm，共100余种标准规格，同时可依据客户需求提供40Cr合金钢、304不锈钢等材质以及非标尺寸定制，适配不同工况环境。

二、产品结构

Z10型胀紧套主要由内环、外环及压紧螺栓三部分构成，结构简洁紧凑：

● 内环：套于轴上，内壁与轴配合，外壁为锥面。

● 外环：装入轮毂孔内，外壁与孔配合，内壁为与内环相配的锥面。

● 压紧螺栓：沿轴向均匀分布，用于推动内外环产生相对轴向位移，是产生抱紧力的施力元件。

装配时，将内环与轴、外环与轮毂孔进行预装配，随后按照规定的拧紧力矩和交叉顺序逐步拧紧螺栓，推动内外环沿锥面相对移动，随着锥面的楔入，径向抱紧力逐步增大，最终将轴与轮毂牢固地联结为一个整体。整个联结过程不依赖任何键、销等第三类元件，完全依靠摩擦力传递扭矩。

Z10型胀紧套的结构特点决定了其有效高度L仅为外径D的40%～60%，轴向占用空间极小，是胀紧套家族中结构最紧凑的系列之一。

三、 产品优势

■ 免键联结，不伤轴件：无需在轴和轮毂上加工键槽，从根本上消除了应力集中点，完整保留了轴的原始强度，延长了轴件的使用寿命。

■ 结构紧凑，节省空间：Z10型胀紧套的轴向有效高度仅为外径的40%‑60%，轴向占用空间极小，适合轴段长度受限、安装空间狭小的传动位置。

■ 安装简便，无需加热：仅需用扭矩扳手按交叉顺序拧紧螺栓即可完成安装，无需热装、无需压入、无需专用设备，普通技工即可熟练操作。

■ 定位精准，无间隙联结：锥面楔紧后实现零间隙配合，传动精度高，特别适用于频繁正反转、启停频繁及承受冲击载荷的工况。

■ 拆卸方便，不损伤配合面：拆卸时仅需松开螺栓，利用顶出螺栓即可将外环顶出，轻松分离轴与轮毂，所有配合面无损伤，重复拆装不影响使用性能。

■ 互换通用，维护便捷：产品完全符合JB/T 7934—1999国家标准，与市场上同规格Z10型胀紧套具有良好的互换性，设备维护更换无需定制。

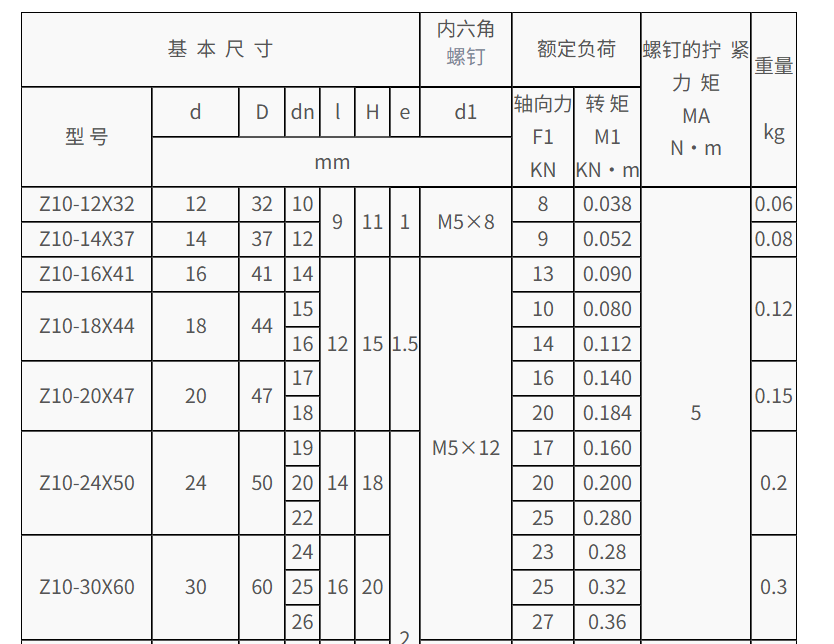

四、规格参数（常用规格示例）

注：以上仅为部分常用规格示例，完整全系列规格参数表，可联系客服索取Z10型胀紧套PDF版本。参数仅供参考，实际供货以具体产品图纸与技术确认为准。

五、 应用场景

Z10型胀紧套因其紧凑的结构设计与可靠的传动性能，特别适用于安装空间受限、轴段长度较短的中小型工业传动设备，典型应用场景包括但不限于：

• 包装机械：贴标机、封箱机、缠绕机、灌装机等频繁启停的包装设备；

• 纺织机械：并条机、粗纱机、整经机等对传动精度要求较高的设备；

• 食品机械：灌装机、封口机、输送泵等符合卫生要求的设备；

• 木工机械：刨床、铣床、开榫机等切削类设备；

• 小型输送设备：皮带输送机、链板输送机、滚筒输送线；

• 数控机床：辅助轴传动、分度机构、换刀装置；

• 机器人及自动化设备：关节传动、末端执行器旋转驱动。

选型口诀：轴径匹配、扭矩达标、空间够小——满足这三条，Z10就是适合的选择。

六、 选型指导

客户在选型时，建议按以下步骤进行：

1. 确定轴径：首先明确需要联结的轴的外径尺寸，这是选型的最基本依据；

2. 核算扭矩：根据设备实际工况计算需要传递的最大扭矩，选取额定扭矩不低于计算值1.5倍的规格，以确保安全系数；

3. 确认空间：测量安装位置的有效轴向长度，确认该规格Z10型胀紧套的有效高度L能否放入；

4. 核对标准：确认所选规格是否符合JB/T 7934‑1999标准，确保后续维护更换的便利性；

5. 判断定制：如标准规格无法满足工况要求，需评估材质变更、尺寸调整等非标定制方案。

如果客户自身不具备选型计算能力，可将“轴径大小+需传递扭矩+安装空间尺寸”三项信息提供给我们，由技术团队协助完成选型。

七、安装与使用
